Unidades de medida
Aparentemente complicado.
1. Introducción
Como en todo campo técnico, la energía solar utiliza diversas unidades de medida que es necesario comprender para interpretar correctamente la información técnica.
En los sistemas eléctricos y fotovoltaicos aparecen términos como:
- Voltaje
- Amperaje
- potencia
- energía
- Irradiancia
- Radiación solar
A primera vista pueden parecer conceptos complicados, pero en realidad responden a principios físicos bastante sencillos.
Comprender estas unidades permite:
- Interpretar el consumo eléctrico de una vivienda.
- Calcular la producción de un sistema solar.
- Comparar equipos y sistemas fotovoltaicos
- Dimensionar correctamente una instalación
En este artículo revisaremos las principales unidades de medida utilizadas en energía solar y electricidad.
2. Magnitudes eléctricas básicas
En los sistemas eléctricos existen tres magnitudes fundamentales.
| Magnitud | Unidad | Símbolo | ¿Qué representa? |
|---|---|---|---|
| Voltaje | Voltio | V | Fuerza que impulsa los electrones |
| Corriente | Amperio | A | Flujo de electrones |
| Potencia | Vatio | W | Cantidad de energía usada o producida |
De la factura eléctrica al ahorro solar
Si estás investigando sobre sistemas fotovoltaicos aislados, probablemente también quieras aprender cómo convertir tu casa en una casa alimentada por energía solar.
👉 Conoce el entrenamiento aquí: 👉
https://go.hotmart.com/N104738175I
He preparado un entrenamiento donde explico paso a paso cómo diseñar e instalar un sistema solar capaz de producir electricidad durante 30 a 40 años.
3. El voltaje
El voltaje, también llamado tensión eléctrica, es la fuerza que impulsa a los electrones a través de un circuito eléctrico.
Una forma sencilla de entenderlo es compararlo con el agua en una tubería:
- El voltaje sería la presión del agua.
- La corriente sería el flujo de agua.
El voltaje se mide en voltios (V).
4. Corriente o amperaje
La corriente eléctrica es el flujo de electrones que circula a través de un conductor.
Se mide en amperios (A).
Cuanto mayor sea el flujo de electrones, mayor será la corriente.
5. Potencia eléctrica
La potencia indica cuánta energía eléctrica se está utilizando o generando en un momento determinado.
Se mide en vatios (W).
Existe una relación directa entre voltaje, corriente y potencia.
Fórmula fundamental
Potencia = Voltaje × Corriente W = V × A
Por ejemplo:
| Voltaje | Corriente | Potencia |
|---|---|---|
| 120 V | 5 A | 600 W |
| 230 V | 4 A | 920 W |
6. Unidades de energía eléctrica
La potencia indica energía instantánea, pero para medir energía consumida o producida en el tiempo se utilizan otras unidades.
| Unidad | Significado | Uso común |
|---|---|---|
| Wh | vario-hora | Energía pequeña |
| kWh | kilovatio-hora | Consumo doméstico |
| J | Julio | Unidad física básica |
| MJ | megajulio | Energía térmica |
7. Relación entre vatios y julios
Un vatio equivale a un julio por segundo: 1 W = 1 J/s.
Esto significa que un dispositivo de 1 vatio consume 1 julio de energía cada segundo.

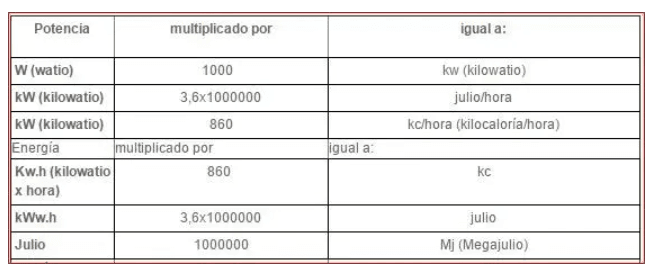

8. Conversión de unidades de energía
| Unidad | Equivalencia |
|---|---|
| 1 Wh | 3.600 J |
| 1 kWh | 3,6 MJ |
| 1 kWh | 3.600.000 J |
Estas conversiones se utilizan frecuentemente en ingeniería energética.
En energía solar no solo interesa la electricidad, sino también la energía proveniente del Sol.
Para ello se utilizan dos conceptos importantes.
9. Irradiancia solar
La irradiancia mide la potencia solar que llega a una superficie en un instante determinado.
Unidad: W/m²
Esto significa vatios por metro cuadrado.
Ejemplo: Un valor típico al mediodía puede ser aproximadamente 1000 W/m².
10. Radiación solar
La radiación solar mide la energía acumulada durante un periodo de tiempo.
Se expresa normalmente en:
kWh/m² por día o MJ/m² por día
Esta unidad es muy importante para calcular la producción de un sistema fotovoltaico.
11. Exposición radiante
La exposición radiante es la integración de la irradiancia en el tiempo.
Por ejemplo: Si durante un minuto la irradiancia promedio es de 500 W/m²
Entonces, la energía recibida sería: 500 W/m² × 60 s = 30.000 J/m².
12. Otras unidades de energía utilizadas
Aunque hoy se utiliza principalmente el Sistema Internacional de Unidades (SI), todavía aparecen otras unidades en documentos técnicos.
12.1 Caballos de fuerza
El caballo de fuerza (horsepower) fue una unidad muy usada para medir potencia mecánica.
Existen dos versiones principales.
| Tipo | Equivalencia |
|---|---|
| Caballo de fuerza métrico | 735 W |
| Caballo de fuerza imperial | 746 W |
13. Otras equivalencias energéticas
| Unidad | Equivalencia |
|---|---|
| 1 kcal/h | 1,16 W |
| 1 BTU/h | 0,293 W |
Estas unidades se utilizan frecuentemente en climatización y sistemas térmicos.
14. Importancia de entender estas unidades
En el campo de la energía solar es frecuente encontrar términos como:
- Potencia instalada
- Radiación solar
- Irradiancia
- Energía generada
- Consumo eléctrico
Para quienes comienzan a estudiar estos temas, las unidades pueden parecer confusas.
Sin embargo, comprenderlas permite interpretar correctamente:
- La producción de un sistema fotovoltaico
- El consumo eléctrico de una vivienda
- El rendimiento de los equipos solares
15. Conclusión
Dominar las unidades de medida en energía solar es fundamental para comprender el funcionamiento de los sistemas fotovoltaicos.
Conceptos como
- Voltios
- Amperios
- Vatios
- kilovatios-hora
- Irradiancia solar
- Radiación solar
Permiten interpretar correctamente la energía que producimos y consumimos.
A medida que la energía solar se vuelve más accesible y económica, entender estas unidades se convierte en una herramienta importante para tomar decisiones energéticas más inteligentes.
Aprende a generar tu propia energía con el Sol.
Autor: Eliseo Sebastián Tames
Ingeniero y divulgador en energía solar
Libro práctico: https://bit.ly/4rNQfWz
PANELES SOLARES – El Sol, Luz en Casa
✔ Aprende desde cero.
Ahorra dinero en tu recibo de luz.
✔ Energía limpia para tu familia
✔ Ideal para casas, campos y pueblos.
Disponible en Amazon. https://bit.ly/4rNQfWz
Un vatio es una unidad de potencia instantánea que nos permite calcular el uso de un dispositivo eléctrico.
El vatio es el resultado de multiplicar el voltaje y el amperaje en un circuito eléctrico (voltios × amperios = vatios).
📘 APRENDE A GENERAR TU PROPIA ENERGÍA CON EL SOL.
Autor: Eliseo Sebastián Tames
Ingeniero y divulgador en energía solar
Descubre mi libro práctico:
“PANELES SOLARES – El Sol Luz en Casa”
Aprende desde cero.
Ahorra dinero en tu recibo de luz.
✅ Energía limpia para tu familia
Ideal para casas, campos y pueblos.
👉 CÓMPRALO AQUÍ EN AMAZON:
https://www.amazon.com/dp/B09WWJV97Q
Caballos de fuerza
Es posible encontrarnos con esta antigua unidad de medida de energía que todavía se usa. Vale decir que hay dos clases de caballos de fuerza.
1 caballo de fuerzamétrica = 75 hp × m/segundo
1 caballo de fuerza imperial = 550 libras fuerza × pie/segundo
También:
- 1 kcal/h = 1,16 W
- 1 BTU/h = 0,293 W
- 1 caballo de fuerza métrico = 735 W
- 1 hp (caballo de fuerza imperial) = 746 W
- 1 kWh = 3,6 MJ (arriba la tabla)
- Julios
- Un vatio es igual a un julio por segundo.
La exposición radiante es la medida de la radiación solar, en la cual la irradiancia es integrada en el tiempo, y cuya unidad es el kWh/m² por día (si es integrada en el día) o MJ/m² por día.
Por ejemplo, 1 minuto de exposición radiante es una medida de la energía recibida por metro cuadrado sobre un periodo de un minuto.
1 minuto de exposición radiante = irradiancia media (W/m²) x 60 (s) y tiene unidades de joule por metro cuadrado (J/m²).
