1. Introducción
La necesidad de bombas solares para agua se ha incrementado más en estos años de pandemia mundial, especialmente en lugares donde no se pueden hacer instalaciones de tuberías o sistemas convencionales de redes para transporte del líquido elemento. (Referencia).
Muchas grandes ciudades carecen de agua en ciertas horas, por lo que la preocupación es cada vez más notoria.
Algunos desconocen que existen los paneles solares fotovoltaicos justamente para salvar este problema mencionado aquí.
¿Cómo hacer para disponer de agua? ¿Cómo lo transportamos a puntos más elevados, especialmente en las zonas rurales?
2. La Solución
¡Claro que sí! Inclusive usando los paneles solares directamente conectados a una bomba de extracción de agua con necesidad de baterías.
2.1 Bombeo de agua con paneles

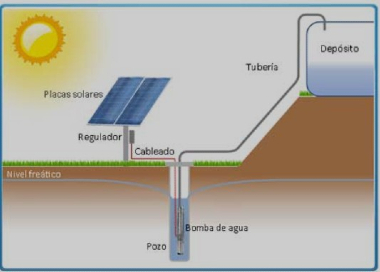

Todo tanque reserva se encuentra en un nivel alto que la fuente, sea en subterráneo, río o pozo, por lo que el propósito es transportar el líquido desde un nivel inferior con la ayuda de paneles fotovoltaicos y la presencia de rayos solares.
2.2 Tecnología
Así como hay instalaciones sin la necesidad de baterías y con solo paneles fotovoltaicos y sus cables respectivos, también existen sistemas de presión de agua con juego de tanques o juego de bombas solar de agua sin contar las baterías o acumuladores de energía eléctrica. Fuente importante aquí.
2.3 ¿Quiénes utilizan estas bombas solares para agua?
- Los ganaderos en las ‘tomas de agua’ para sus animales (vacas, caballería, etc.) con lo que evitan el traslado de los mismos y la contaminación de los ríos o fuentes de agua.
- Los agricultores para el riego en zonas remotas, donde la red pública no está disponible.
- En las aldeas remotas y las montañas alejadas que tienen lagos o pozos naturales de rebrote de agua de la tierra.
Encontramos en Pakistán donde han ayudado a refugiados Afganos (ver). Paneles solares fotovoltaicos rodeados por casas de barro que forman la aldea de Ferozai Kan, en Pakistan, a 100 kilómetros al noroeste de la capital de la provincia Quetta.
Los paneles suministran energía a una bomba que transporta agua desde un pozo profundo hasta dos grandes contenedores.
3. Mercado
Bombas para agua accionadas por el Sol como las de Shurflo, Grundfos, Dankoff, Sedelca y SunPumps.
3.1 Bombas de Superficie
Diseñado para el bombeo de agua superficial como manantiales, estanques, tanques o pozos poco profundos.
La bomba está montada en un lugar seco resistente a la intemperie de menos de 5 metros por encima de la superficie del agua.
Las ‘bombas de superficie’ no puede ser sumergido al líquido.
Nótese en el siguiente croquis:

3.2 Bombas sumergibles
Motores sellados diseñados para ser instalados debajo de la superficie del agua. Utilizado cuando el nivel del agua es más de 5 metros bajo la superficie, o cuando la bomba se debe proteger de la congelación. Véase la imagen a continuación.
3.3 Bomba solar sin batería
Recomiendan sistemas de bombeo solar de conexión directa a fuente de energía solar, es decir, los cables deben orientarse de la Bomba a los Paneles Fotovoltaicos.
El rendimiento es mayor que usando baterías
La conversión de la energía eléctrica a la energía química en una batería no es 100 % eficiente, aseguran los expertos también.
La eficiencia de bombeo es hasta 25 % más con un sistema sin baterías. ¿Estás de acuerdo?
4. Componentes y datos técnicos

- Bomba sumergible (en lo posible sistema SQF)
- Unidades de control
- Cajas de conexiones
- Batería en algunos casos
- Altura de la columna de agua total ( nivel de pozo + altura al tanque ). Puede encontrarse bombas para subir agua, una altura hasta de 260 metros, inclusive el mismo pozo.
Distancia de transporte del agua, incluyendo desniveles de altura en el recorrido y medida de la cañería.
- Ubicación geográfica del pozo o fuente de agua, mejor grado de irradiación.
Calidad del agua o líquido a bombear: Sólidos en suspensión, pH,
Caudal requerido por día en verano y en invierno (litros por minuto, galones por hora, etc.)
5. Diagramas de Instalación
Hemos revisado algunos diagramas al respecto y nos ha parecido los siguientes los más llamativos como sugerencia para análisis y copia cuando se desea hacer lo mismo en cualquiera de los siguientes casos:
(Fuente: ipecsolar.com)
5.1 Instalación con ayuda de batería

Automático de poco mantenimiento.
El controlador de carga’ regula la carga de la ‘batería’ y protege a la ‘bomba de agua’ en relación con el nivel de voltaje de la batería.
El agua que sube al tanque de almacenamiento se extrae del nivel inferior por gravedad.
El nivel del agua en el tanque de almacenamiento sube y baja, entonces el interruptor de flotador, montado en la parte superior del tanque, automáticamente apaga la bomba según sea necesario, para mantener el suministro de agua en el tanque superior de almacenado.
5.2 Con Bombas y 2 tanques

- Un tanque es de retención y el otro es de presión.
- Cuenta con una bomba de superficie para abastecer gran presión de agua a presión en los grifos.
- Sirve este tipo de instalación para la elevación nominal de los pozos más profundos.
- Hace fácil el acceso y un mantenimiento con independencia de la profundidad del pozo.
- Este sistema de dos bombas hacen la vida de la bomba solar más larga y trabaja sin carga adicional debido a que no tiene la obligación de levantar y presurizar el agua al mismo tiempo.
5.3 Conexión Directa de Amperes

En este sistema solar conectado directamente a los amperes de salida del módulo solar debe ser igual a los amperes de la bomba sumergible.
Esta conexión permite que la bomba siempre funcione de acuerdo a la cantidad de sol que reciben los paneles solares.
Usa un sistema conocido como dispositivo LCB‘que sirve para extender el tiempo de ejecución o trabajo de la bomba solar.
Con este sistema se evita que el motor de la bomba pueda trabajar a poca capacidad y por esa razón se pudiera sobrecalentar.
Este tipo de instalación no requiere bancos de batería en el sistema.
5.4 Sistemas con cable largo

- Ideal para los de larga extensión.
- Se puede operar solamente con una fuente de alimentación de 115 voltios
- Se puede utilizar una Bomba de 115 voltios, sea AC / DC, que puede ser conectada de las baterías con cables de calibre #14 AWG hasta un máximo de #10 AWG suficiente para distancias de hasta 90 metros.
6. Dónde y a qué precios comprar
Dada la complejidad por la necesidad de cada usuario, es difícil concentrar los datos en un solo portafolio, por lo que hemos querido dejar las mismas fuentes de las empresas que están relacionados con las Bombas Solares y su Tecnología:
Referencia 1. Tienda Fotovoltaica;
Referencia 2. Paquetes de Bombeo Solar; Tipos de Bomba.
Referencia 3. Bombas Sumergibles; Calidad y Precios
Referencia 4. Para suscripción y lograr datos.
Referencia 5. Ver precio de libros de consulta Aquí.
7. El Sistema SQFlex
Mencionar ‘Bombeo de agua con paneles fotovoltaicos‘ es comentar las aplicaciones del Sistema SQFlex.
- El sistema SQFlex es un sistema de confianza, dicen los expertos, que suministra agua, basado en fuentes de energía renovables, por ejemplo la energía solar a través de los paneles solares fotovoltaicos y las turbinas eólicas. Este sistema SQFlex incorpora la bomba sumergible SQF.
- Es flexible, adaptable en cualquier lugar en condiciones del clima. Pueden operar con entrada hasta de 900 Watts. Su velocidad del motor de 500 – 3000 rpm (Ésto depende de la tensión de entrada y de la carga). La tensión en corriente continua varía desde los 30 a los 300 VDC. Temperatura del agua de 0ºC a 50ºC. Resiste líquidos con pH de 5 a 9. No mayor de 40 gr/m3 en cuanto a sólidos en suspensión.
8. Ejemplo Caudal de Bombeo
A manera de ejemplo, veamos este caso práctico que varía de acuerdo a la propiedad climática de la zona geográfica:
- Puede subirse un caudal de 440 litros de agua por hora de un pozo de profundidad de 6 metros con paneles de 96 Wp
- Esta misma Bomba asciende 82 litros por hora de un pozo con profundidad de 70 metros.
- Otros casos que superan los 400 000 litros por día.
Caso Uganda:
El sistema de bombeo dispone de unidades de 10,000 W para caudal de 100 000 litros /día, algo de 100 m³. Con potencia de 100 W extraen un promedio 1,000 l/d. (Ver imágenes).
9. Conclusiones
La selección de bombas solares es netamente para experimentados y especialistas en succión o transporte de agua a través de los paneles solares fotovoltaicos y sus componentes con adecuada estructura de instalación.
Cuidado con la elección de la Bomba y Motor en sí; hay de varios tipos, depende de la necesidad (Diafragmas, pistón, centrífuga, rotor helicoidal, etc.)
Recomendable comprar el Sistema íntegro y no por partes. Los componentes de una Bomba Solar están diseñados para trabajar entre todos sus componentes diseñados. Adaptar otro componente podría ser dañino.
Robos. Es común saber por noticias la desaparición de las Bombas en áreas desoladas. ¡Organizar programas de vigilancia!
