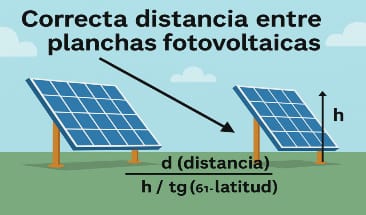

Correcta distancia entre placas fotovoltaicas
Cálculo de la distancia entre estos paneles
1. Distancia entre paneles solares fotovoltaicos: cálculo, fórmula y separación mínima
Los paneles fotovoltaicos están continuamente orientados al sol, ya sea mediante dispositivos mecánicos de seguimiento a los rayos solares o en posición fija. Para lograr el máximo aprovechamiento de la radiación solar, es imprescindible realizar un cálculo adecuado de la distancia entre los paneles, asegurando que cada módulo aporte la máxima potencia y eficiencia energética.
El trabajo de cálculo de la distancia entre los paneles también es esencial para determinar la longitud y capacidad de los cables conductores de corriente, aspecto que se abordará en otro artículo relacionado.
Ahora, el máximo aprovechamiento de la radiación solar se logra con un cálculo adecuado de la distancia entre los paneles, asegurando que cada módulo aporte la máxima potencia y eficiencia energética y con los cuidados de cálculos de su mayor eficiencia de aporte energético con su potencia y aporte de energía.
Mayormente, los módulos o paneles solares fotovoltaicos de baja o tensión moderada se instalan en una posición fija. Por ello, una adecuada instalación de los mismos es imprescindible para asegurar un aprovechamiento óptimo de la radiación solar.
Estos detalles nos inducirán a ir viendo el cálculo de cables conductores de corriente en la instalación, motivo también de otro comentario.
2. ¿Por qué es importante la distancia entre paneles solares?
Cuando se instalan varios paneles fotovoltaicos en una misma estructura, la fila delantera puede proyectar sombra sobre la fila posterior. Esto ocurre con mayor frecuencia en horas de baja altura solar, como por la mañana, al final de la tarde o en temporadas del año con menor elevación del sol.
Calcular correctamente la separación entre paneles solares permite:
- Evitar pérdidas por sombreado.
- Mejorar la captación de radiación solar.
- Aprovechar mejor el espacio disponible.
- Aumentar el rendimiento energético del sistema.
- Planificar mejor la estructura de soporte y el tendido de cables.
3. Factores que influyen en la separación entre paneles fotovoltaicos
La distancia entre filas de paneles solares es fundamental porque las sombras pueden reducir significativamente la producción de energía e incluso afectar el rendimiento de toda la instalación.
Esto está respaldado porque:
- Las sombras afectan toda la cadena de paneles.
La distancia mínima entre paneles solares no es igual en todos los casos. Depende de varios factores técnicos y geográficos:
3.1 La inclinación del panel
A mayor inclinación, mayor será la sombra proyectada detrás del módulo. Por eso, un panel más inclinado requiere más separación respecto a la fila siguiente.
3.2 La altura del panel sobre la horizontal
La altura útil del panel influye directamente en la longitud de la sombra. Este valor aparece en la fórmula principal como “h”.
3.3 La latitud del lugar
La posición geográfica modifica la trayectoria aparente del sol durante el año. Por eso, la latitud del sitio es fundamental para calcular una separación adecuada.
3.4 La época del año
En invierno el sol está más bajo y las sombras son más largas. En verano sucede lo contrario. Por eso, muchos cálculos se hacen considerando la condición más desfavorable del año.
3.5 Varios paneles fotovoltaicos
En una instalación solar, es común utilizar varios paneles fotovoltaicos dispuestos en filas o columnas, ya sea en azoteas, patios o terrenos libres. Para evitar que los paneles proyecten sombras sobre los de las filas cercanas, es necesario calcular correctamente la distancia entre ellos.
4. Fórmula para calcular la distancia entre paneles solares
Una de las fórmulas más utilizadas para definir la distancia horizontal mínima entre filas de paneles fotovoltaicos es:
d = h / tg (61° – latitud)
Donde:
- d = distancia horizontal mínima entre filas
- h = altura del panel respecto a la superficie horizontal
- Latitud = ubicación geográfica de la instalación
Esta fórmula permite estimar la separación mínima para reducir la posibilidad de sombras entre filas y aparece también como base del contenido actual del artículo.
5. Otras fórmulas útiles
En algunos casos también se usan expresiones geométricas relacionadas con la inclinación del panel y su longitud:
C = B x cos(S)
H = B x sen(S)
Donde:
- B = longitud del panel
- S = ángulo de inclinación
- C = componente horizontal
- H = componente vertical
Estas relaciones ayudan a estimar la proyección del panel y a determinar la separación mínima necesaria cuando se diseña una instalación solar fotovoltaica más precisa.
6. Distancia mínima entre paneles
El ángulo de inclinación, o sea, la distancia mínima entre filas grupales de paneles o líneas de captadores para que no se proyecten sombras entre ellas, como la imagen (abajo), depende de:
- La altura (h) del panel FV, y de
- La latitud del lugar donde se hace la instalación.
7. Fórmula
En verano, las sombras de unas filas a otras son menores porque el recorrido del sol es más alto, arrojando sombras pequeñas de unas filas contra las vecinas.
Distancia (d) sobre la horizontal entre una fila de paneles FV y su altura.
d (distancia) = h / tg (61° – latitud) = h * k
Donde:
d = Distancia medida sobre la horizontal entre una fila de paneles y la h (altura) colocada en el panel. Es decir, la distancia mínima entre fila y fila capaz de no producir sombras interactivas.
h = Altura con respecto a la superficie horizontal
k = Coeficiente adimensional con valor tabulado en función de la latitud del punto
Latitud = De la parte donde está la instalación de estos paneles fotovoltaicos.
8. Otras fórmulas
C = B x cos(S) H = B x sen(S)
La distancia entre paneles solares fotovoltaicos es un aspecto clave en cualquier instalación solar, especialmente cuando se colocan varias filas de módulos en techos, patios o terrenos abiertos. Una separación incorrecta puede provocar sombras entre paneles, reducir la producción de energía y disminuir la eficiencia general del sistema.

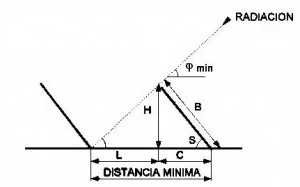

La distancia mínima entre los paneles solares fotovoltaicos para que la fila anterior no proyecte sombras en la posterior se determina mediante la fórmula.
Donde: S = inclinación del panel
B = longitud del panel
φ = ángulo mínimo de incidencia (un valor aproximado puede deducirse del correspondiente diagrama solar polar)
6. Otra más simple
En función del ángulo de inclinación ß, la longitud (L) o alto del panel y la latitud (Lat) del terreno o edificio donde está la instalación.
9. Cómo evitar sombras entre filas de paneles
Para evitar sombras entre paneles solares, conviene seguir estas recomendaciones:
9.1 Analiza la orientación del sistema.
En el hemisferio sur, los paneles deben orientarse hacia el norte para aprovechar mejor la radiación solar. Ese criterio ya aparece señalado en el cierre del artículo actual.
9.2 Considera la inclinación real del montaje.
No basta con saber la medida del panel. También debes conocer el ángulo exacto de inclinación sobre la estructura.
9.3 Usa la latitud de tu ubicación.
La latitud influye en el ángulo solar y modifica la separación recomendable entre filas.
9.4 Diseña pensando en la peor condición solar.
Lo más recomendable es calcular la separación considerando las horas y estaciones con mayor riesgo de sombreado.
10. Distancia mínima entre paneles solares en instalaciones residenciales
En instalaciones pequeñas, como techos de viviendas, muchas veces el espacio obliga a buscar un equilibrio entre separación y capacidad instalada. En esos casos, la distancia mínima entre paneles debe diseñarse para reducir sombras sin desperdiciar superficie útil.
Cuando no se dispone de mucho espacio, puede ser necesario optimizar:
- El ángulo de inclinación
- La distribución por filas
- La orientación del conjunto
- La potencia total instalada
La distancia entre paneles solares fotovoltaicos debe calcularse con criterio técnico para evitar sombras entre filas y asegurar un mejor aprovechamiento de la radiación solar. La inclinación, la altura del panel y la latitud del lugar son los factores más importantes para determinar la separación mínima adecuada.
Hay fórmulas especiales para hacer los cálculos de distancia, para así analizar la separación entre paneles fotovoltaicos, de modo que las filas delanteras no generen sombreados sobre las traseras o mixtas con los de los costados, si los hubiera.
11. Relación entre separación de paneles y rendimiento energético
Un sistema mal distribuido puede perder energía aunque tenga buenos paneles e inversores de calidad. Las sombras parciales afectan el rendimiento de los módulos y pueden disminuir la producción diaria del sistema.
Por eso, la separación entre paneles fotovoltaicos no debe verse solo como un detalle constructivo, sino como una decisión que impacta directamente en la eficiencia y en la rentabilidad de la instalación.
12. Conclusiones
La distancia entre paneles solares fotovoltaicos debe calcularse con criterio técnico para evitar sombras entre filas y asegurar un mejor aprovechamiento de la radiación solar. La inclinación, la altura del panel y la latitud del lugar son los factores más importantes para determinar la separación mínima adecuada.
Si diseñas correctamente la separación entre módulos, lograrás una instalación más eficiente, más estable y con mejor producción energética durante todo el año.
Es relevante conocer tanto la orientación de acuerdo con la ubicación geográfica o latitud del lugar y las dimensiones de los paneles a instalarse, sin dejar de mencionar el concepto de la hora solar pico.
No nos olvidaremos de que, si estamos ubicados en el hemisferio sur, los paneles que esperan la energía solar estarán orientados hacia el norte y, con los datos de latitud, sabremos hallar los grados de los ángulos incógnitos mientras no se instalen los paneles.
